  • 成功案例

    薄壁鋼管的厚度測量

    更新時間:2018-04-12 09:59:05點擊次數:1379次

    應用

    在許多制造工藝中,使用非常薄的鋼管。為了確保這些薄壁管的穩定性,必須確定它們的厚度。 這可以使用高于40MHz的超聲波頻率來完成。 然而,在該頻率范圍內,聲波衰減影響精度和再現性。

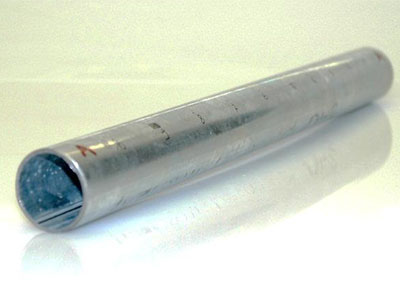

    圖1鋼管s=0.3mm

    方案

    稱為共振厚度測量(RTM)的方法用于對非常薄的部件執行精密厚度測量。 壁厚通常以TOFD方法為基礎;其中壁厚度對應于聲波聲程的一半。 這也稱為脈沖回波法。 然而,該方法僅應用壁厚大于波長時的情況。

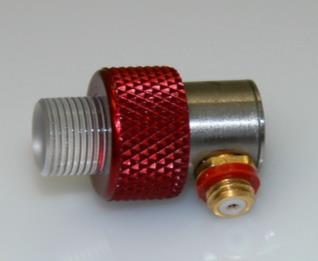

    圖2探頭CLF4(15MHZ)

    結果

    使用15MHZ的探頭在RTM方法中能夠使薄壁管的厚度精度控制在0.3mm以內, 這樣在鋼中能產生0.4mm的波長。 在這種情況下,在時域中不能產生回波序列。僅觀察到共振信號,參見圖3。

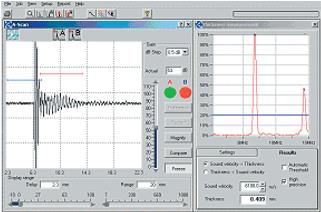

    圖3厚度s=0.409mm

    使用RTM方法計算頻譜,并從峰值頻率確定壁厚。 這可以使用USLT2000儀器結合插入程序USLT-RTM來完成,這個附加軟件擴展了USLT 2000的功能范圍;開辟新的應用領域。這個RTM方法產生很高的測量精度在±2μ m范圍內。

    一般解決方案條件:

    1設備:USLT USB,軟件USLT(插入式-RTM)

    2探頭:CLF 4(15MHZ)

    優點:

    1確保高質量的檢測等級

    2精確的厚度測量

    3免除破壞性和試驗和提高工藝節約成本。
