  • 成功案例

    履帶鏈淬火裂紋的超聲檢驗

    更新時間:2018-04-12 10:31:23點擊次數:1245次

    履帶鏈淬火裂紋的超聲檢驗

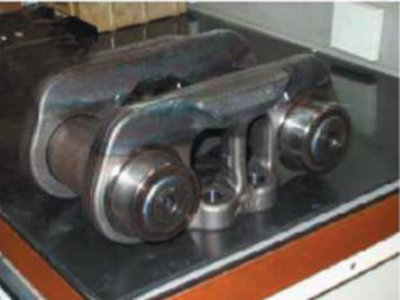

    圖1履帶鏈

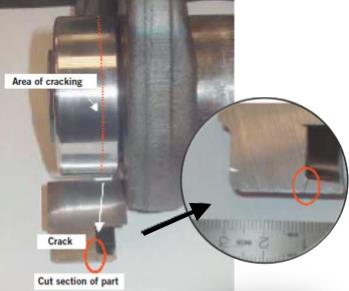

    應用:對履帶鏈的硬化處理可能導致淬火裂紋的發生,裂紋出現在表面很容易用渦流或者目視檢測出來,然而這些方法不能檢測表面下的裂紋,超聲波方法適合檢測這類裂紋。

    方案:超聲波設備配備斜探頭可用于這樣的缺陷檢測,這種方法簡單,易讀,效率高,為探測這樣缺陷開發的斜探頭尺寸小,便于操縱,頻率為10MHZ的探頭有較好的分辨率,聲束入射點盡量靠近探頭的后側,選用45度的探頭有助于發現0.5mm以下的缺陷。


    圖2MSEB雙晶探頭

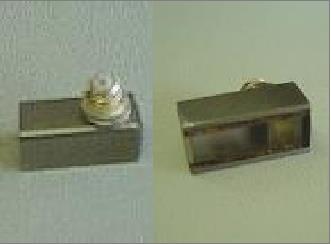

    圖3超小型斜探頭

    SMWB45-10是頻率為10MHZ的超小型探頭具有較好的分辨率,聲束入射點盡量靠近探頭的后側,選用45度橫波斜探頭,該探尺寸非常小,寬7mm長16mm。

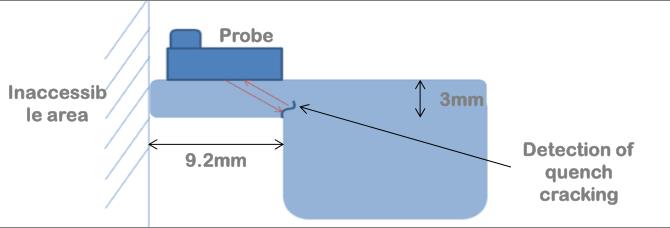

    圖4測量示意圖

    一般解決方案條件:

    1、超聲設備:USM36,USMGO+

    2、探頭:SMWB45-10

    設備序列號:

    USM36     0037462

    USMGO+    0113214

    SMWB45-    100068157

    優點:

    1、提高質量等級

    2、減少現場故障

    3、降低潛在的風險
