采用串聯式掃查器進行軌道焊縫超聲檢測

應用：軌道焊縫超聲試驗：對接焊縫-鋁熱劑焊縫

特點：串聯式掃查器能對垂直于軌道表面的缺陷進行檢測。該掃查器是包含兩個45°斜探頭的支架，可在正反雙向移動。一個探頭作為發射器，另一個作為接收器?？赏ㄟ^旋鈕改變兩個探頭的位置：當兩個探頭在掃查器的中心相互靠近時，則對軌道焊縫的根部進行測試。通過擴大兩個探頭之間的距離，則對焊縫的全高從軌道底部到頂部進行掃描。該串聯式掃查器包含四塊磁鐵工作時將掃查器固定。為了在軌道的中心線精確定位該兩個探頭，該掃查器可調導邊距。因此其可應用于不同尺寸的軌道。

設備組成：

1個串聯式掃查器

2個超聲波探頭SWB 45-O2E

2根電纜MPKL 2

1臺超聲探傷儀器USN60

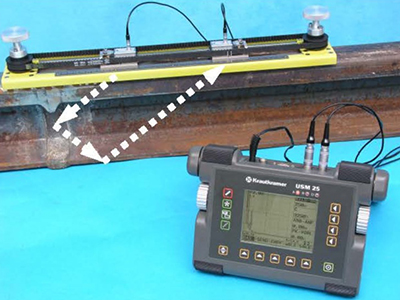

圖2:操作中的串聯式掃查器和探傷儀

圖3: STH 1的運輸箱

圖4:串聯式掃查器結構
